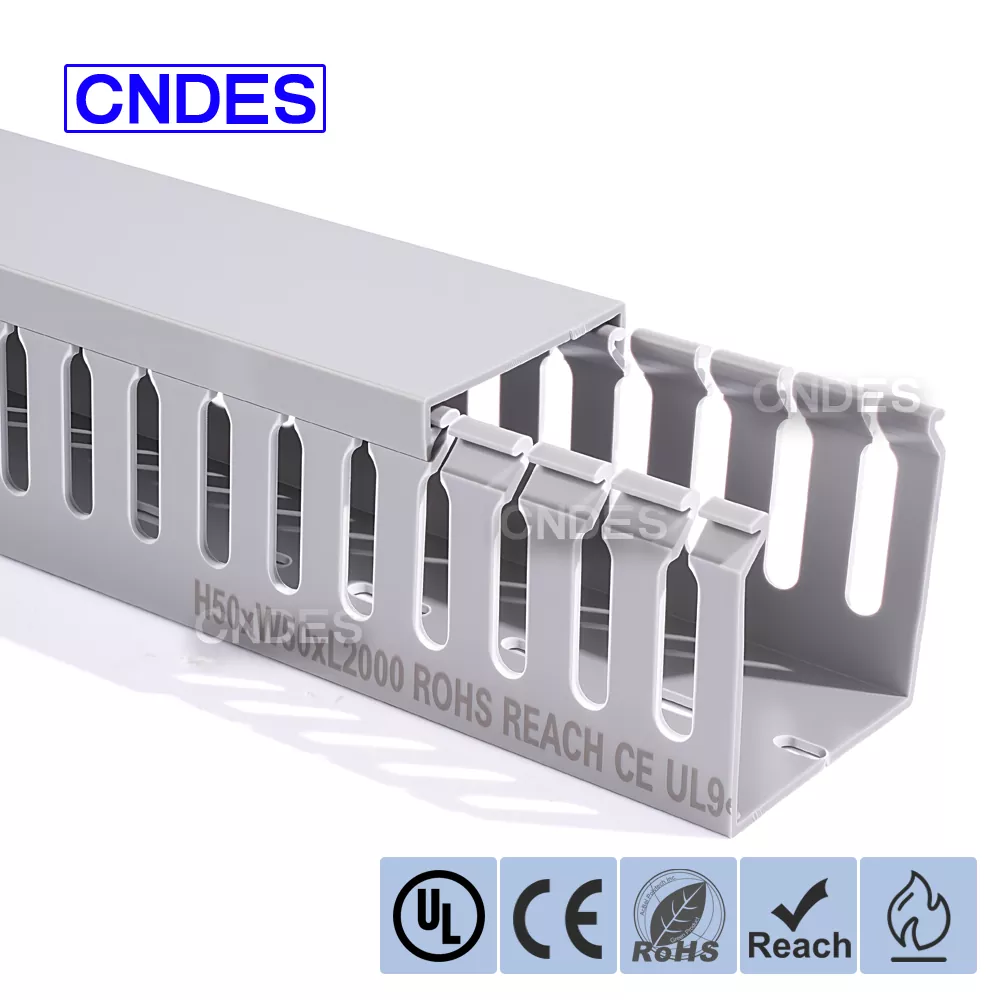

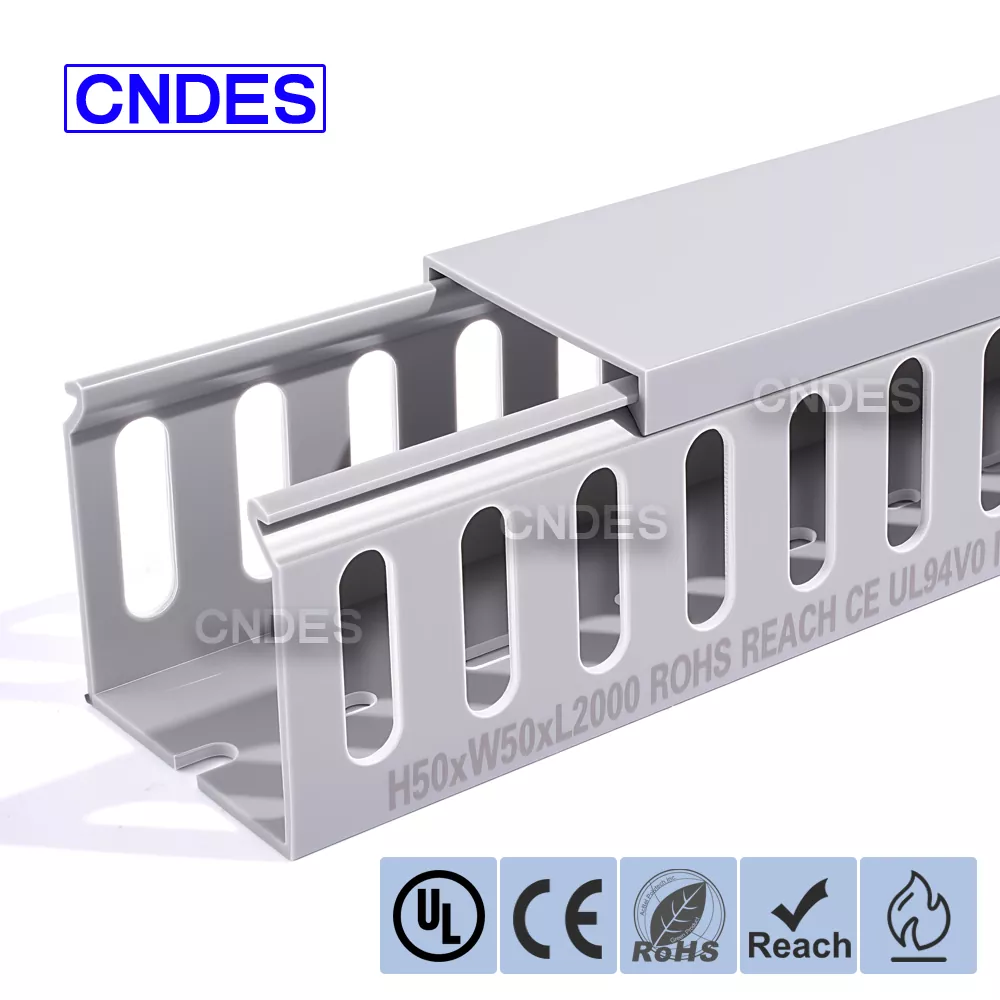

50×50 Slotted PVC Finger Type Wiring Duct

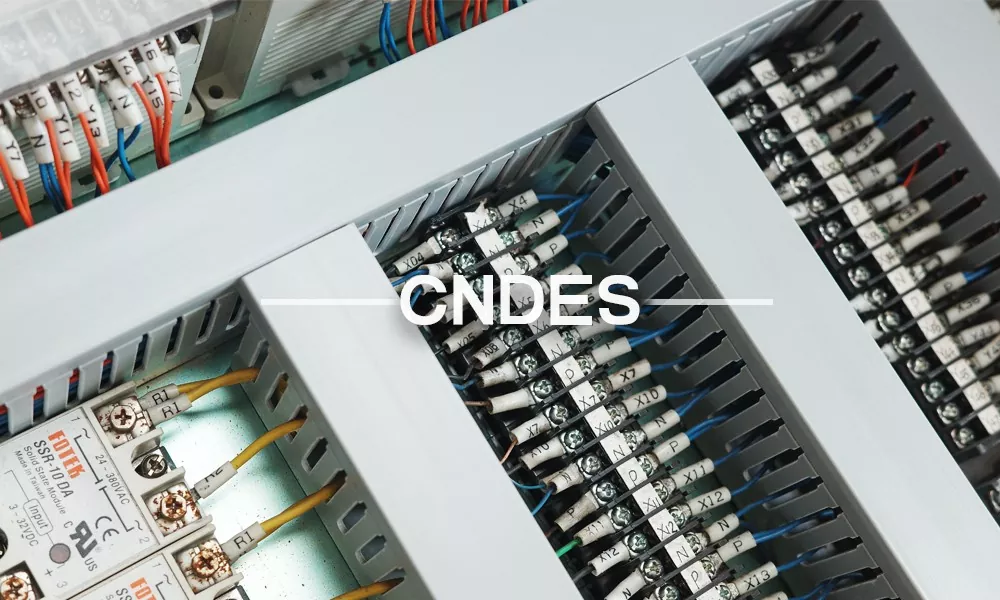

Ang Customized 50×50 Slotted PVC Finger Type Wiring Duct ay idinisenyo para sa mahusay na organisasyon ng cable sa mga electrical panel, automation cabinet, at industrial control system. Nagtatampok ng balanseng square profile at finger-type open slots, ang wiring duct na ito ay nagbibigay-daan sa mabilis na pagsasanga ng cable, malinis na pagruruta, at madaling pagpapanatili.

Ginawa ng CNDES, isang propesyonal na PVC wiring duct manufacturer at supplier sa China, ang modelong ito ay malawakang ginagamit sa mga application na nangangailangan ng flexibility, kaligtasan, at pangmatagalang tibay.

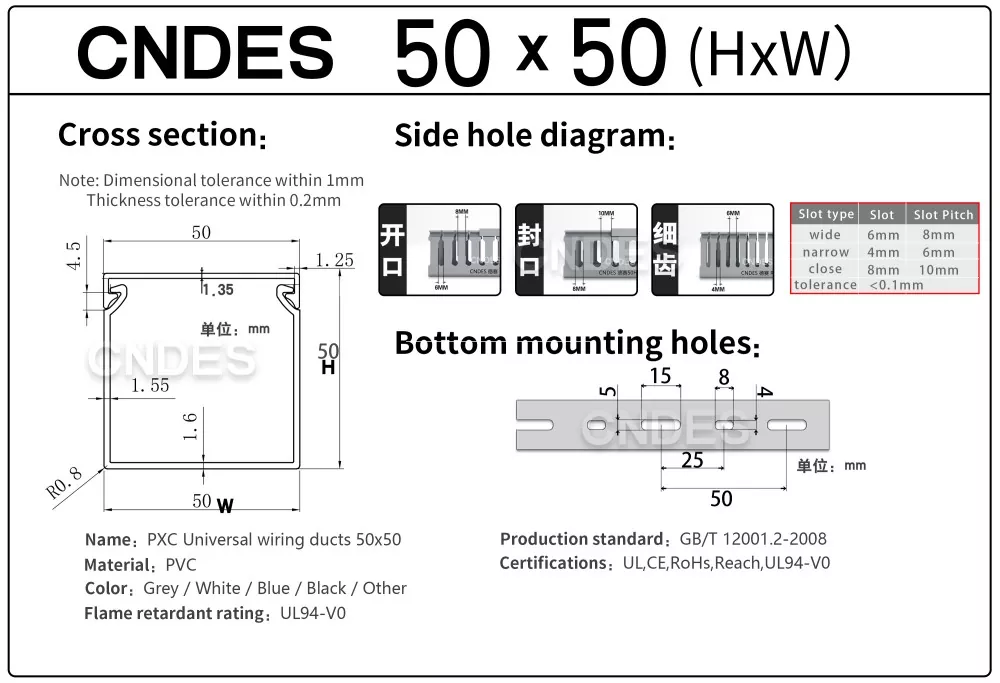

50*50-Dokumento ng detalye

Mga tagubilin para sa paggamit

1.Paghahanda Bago ang Pag-install

Bago i-install, piliin ang naaangkop na laki ng conduit at lapad ng slot ayon sa dami ng cable, diameter ng cable, at kapaligiran sa pag-install, tulad ng available na espasyo at operating temperature.

Halimbawa, ang mga disenyo ng slot na may makitid na finger-type ay angkop para sa mga bahagi ng high-density, habang ang mas malawak na mga slot ay nagbibigay-daan sa mas madaling pagruruta ng mas malalaking cable bundle.

Kapag ini-install ang Quality 50×50 Slotted PVC Finger Type Wiring Duct, planuhin ang daanan ng pagruruta ng cable nang maaga at markahan ang mga mounting position sa mga dingding o sa loob ng mga electrical cabinet. Iwasan ang mga lugar na may matutulis na gilid, sobrang vibration, o mataas na temperatura.

Gumamit ng tape measure at marker upang matiyak ang tumpak na pagpoposisyon at maayos na pagruruta.

Ihanda ang mga kinakailangang kasangkapan, kabilang ang isang distornilyador, power drill (kung kailangan ang pagbabarena), antas, at mga tool sa paggupit gaya ng lagari o nakalaang wiring duct cutter.

2. Pag-secure ng Base Rail

Kung naka-mount sa isang pader o cabinet, gumamit ng power drill upang magbutas ng mga butas sa mga markang punto. Maglagay ng mga expansion anchor o plastic anchor. Tiyaking tumutugma ang diameter ng drill hole sa laki ng anchor upang maiwasan ang kawalang-tatag mula sa malalaking butas. Ihanay ang Slotted PVC Finger Type Wiring Duct base rail sa mga mounting point at higpitan ang mga turnilyo gamit ang screwdriver upang matiyak na ang riles ay ligtas at hindi umaalog-alog. Unahin ang paggamit ng pre-drilled mounting hole ng conduit. Kung kailangan ng karagdagang mga fixing point, mag-drill ng mga butas sa iyong sarili. Gumamit ng isang antas upang suriin ang pahalang na pagkakahanay ng base channel, na pumipigil sa mga kahirapan sa kasunod na pag-install ng cover plate o pagtabingi ng cable. Pagkatapos ng pagsasaayos, higpitan muli ang mga turnilyo upang maiwasan ang paglilipat.

3.Cable Organization at Insertion

Bago magpasok ng mga cable, pangkatin ang mga ito ayon sa function—gaya ng mga power cable, signal cable, o data cable—at lagyan ng label ang mga ito kung kinakailangan. Suriin kung ang diameter ng cable ay tugma sa lapad ng slot.

Dahan-dahang ipasok ang mga cable sa mga side slot o end opening ng High-Performance 50×50 Slotted PVC Finger Type Wiring Duct, iniiwasan ang labis na paghila na maaaring makapinsala sa pagkakabukod ng cable.

Para sa mas malalaking cable, maaaring tanggalin ang mga indibidwal na "daliri" ng slot kasama ang mga pre-cut na linya o i-trim gamit ang mga cutting tool upang lumikha ng mas malawak na mga bakanteng.

Ayusin ang mga cable sa mga layer upang mapabuti ang organisasyon at pagpapanatili sa hinaharap. Ang isang karaniwang kasanayan ay ang paglalagay ng mga kable ng kuryente sa ibaba at mga kable ng signal sa itaas na layer upang mabawasan ang pagkagambala.

4. Pag-install ng Cover Plate

Ihanay ang takip na plato sa base channel, na tinitiyak na ang mga gilid ng takip na plato ay ganap na umaakit sa mga clip ng base channel o mga slide grooves. Para sa mga sliding cover plate, i-slide ang mga ito mula sa isang dulo; para sa mga uri ng clip-on, pindutin hanggang ma-lock sa posisyon. Pindutin nang mahigpit ang cover plate upang ma-secure ito nang mahigpit sa base channel. Para sa Slotted PVC Finger Type Wiring Duct, i-rotate ang cover plate sa naka-lock na posisyon. Siyasatin ang takip na plato para sa kapantayan upang maiwasan ang localized na pag-angat na maaaring magbigay-daan sa pagpasok ng alikabok. I-verify na ang cover plate ay ligtas na walang mga puwang upang maiwasan ang alikabok o mga dayuhang bagay na makapasok sa loob ng conduit. Kung kailangan ng pinahusay na sealing, lagyan ng sealant ang mga gilid ng cover plate (pumili ng PVC-compatible adhesive).

5. Espesyal na Paghawak ng Sitwasyon

Kapag nag-i-install sa mga patayong ibabaw, pumili ng mga pabalat na may mga disenyong anti-slip (hal., mga rubber pad o mga uri ng snap-reinforced) upang maiwasan ang pagkadulas. Pana-panahong siyasatin ang patayong naka-install na Slotted PVC Finger Type Wiring Duct upang matiyak na mananatiling ligtas ang mga takip laban sa gravitational loosening. Sa mga nakakulong na espasyo, gupitin ang mga conduit sa angkop na haba (gamit ang mga espesyal na tool sa paggupit upang mapanatili ang malinis at mapula ang mga gilid). Pagkatapos ng pagputol, siyasatin ang hiwa na gilid para sa talas. Buhangin gamit ang nakasasakit na papel kung kinakailangan upang maiwasan ang pinsala sa cable o operator. Kung ang mga temperatura sa paligid ay lumalapit sa pinakamataas na limitasyon ng temperatura ng conduit (hal., 50°C o 85°C), pumili ng modelong lumalaban sa mataas na temperatura o magpatupad ng mga karagdagang hakbang sa pag-alis ng init. Halimbawa, magreserba ng espasyo sa bentilasyon sa paligid ng conduit o mag-install ng mga cooling fan.
